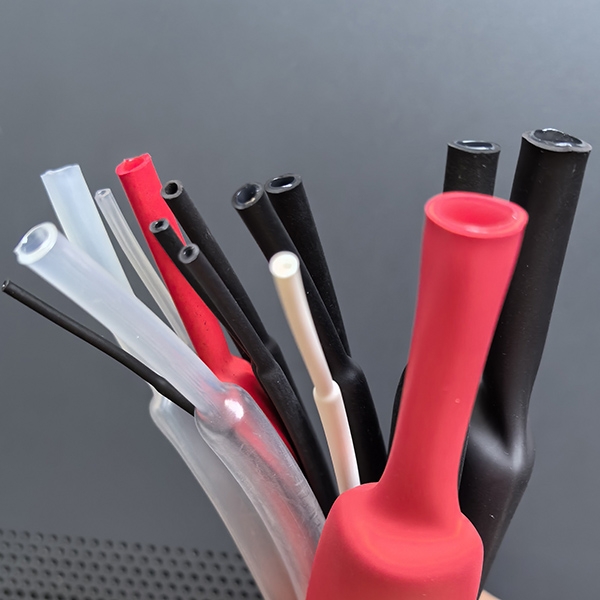

双壁型热缩管
产品说明：由辐照交联改性聚烯烃制成的绝缘套管，内层涂以防水热熔胶具有密封防水性能，
性能特点:无卤、环保、阻然、柔软、绝缘保护、具有防水永久密封性能。
用途：用于需要密封防水防潮的电线，电缆，配线和连接器的绝缘保护,电线分支的密封固定,汽车刹车油管等金属管线的防腐保护.
双壁型热缩管尺寸规格表（S-905（2X））
|
尺寸规格 （inch） |
收缩前尺寸（mm） |
完全收缩后尺寸（mm） |
||||||||
|
内径(D) |
壁厚(T) |
内径(D) |
总壁厚(T) |
胶厚(T) |
||||||
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
|
|
3/64 |
1.2 |
0.047 |
0.30 |
0.012 |
0.60 |
0.024 |
0.45±0.12 |
0.18±0.005 |
0.20 |
0.008 |
|
1/16 |
1.6 |
0.062 |
0.30 |
0.012 |
0.80 |
0.031 |
0.45±0.12 |
0.18±0.005 |
0.20 |
0.008 |
|
3/32 |
2.4 |
0.093 |
0.35 |
0.014 |
1.20 |
0.046 |
0.55±0.12 |
0.022±0.00 |
0.30 |
0.012 |
|
1/8 |
3.2 |
0.125 |
0.40 |
0.016 |
1.60 |
0.062 |
0.60±0.15 |
0.027±0.006 |
0.30 |
0.012 |
|
3/16 |
4.8 |
0.187 |
0.40 |
0.016 |
2.40 |
0.093 |
0.75±0.15 |
0.029±0.006 |
0.35 |
0.014 |
|
1/4 |
6.4 |
0.250 |
0.40 |
0.016 |
3.20 |
0.125 |
0.75±0.15 |
0.029±0.006 |
0.35 |
0.014 |
|
3/8 |
9.5 |
0.375 |
0.40 |
0.016 |
4.80 |
0.187 |
0.80±0.20 |
0.32±0.008 |
0.35 |
0.014 |
|
1/2 |
12.7 |
0.5000 |
0.40 |
0.016 |
6.40 |
0.250 |
0.80±0.20 |
0.32±0.008 |
0.35 |
0.014 |
|
3/4 |
19.1 |
0.750 |
0.50 |
0.020 |
9.50 |
0.375 |
0.95±0.28 |
0.037±0.011 |
0.40 |
0.017 |
|
1 |
25.4 |
1.000 |
0.50 |
0.020 |
12.70 |
0.500 |
1.15±0.28 |
0.045±0.011 |
0.40 |
0.017 |
|
1-1/2 |
38.1 |
1.500 |
0.65 |
0.025 |
19.00 |
0.750 |
1.25±0.41 |
0.049±0.016 |
0.40 |
0.017 |
|
2 |
50.8 |
2.000 |
0.73 |
0.029 |
25.40 |
1.000 |
1.40±0.41 |
0.055±0.016 |
0.50 |
0.019 |
双壁型热缩管尺寸规格表（S-905（3X））
|
尺寸规格 （inch） |
收缩前尺寸（mm） |
完全收缩后尺寸（mm） |
||||||||
|
最小内径(D) |
壁厚(T) |
最大内径(D) |
总壁厚(T) |
胶厚(T) |
||||||
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
|
|
1/8 |
3 |
0.118 |
0.57 |
0.022 |
1 |
0.039 |
1.00±0.28 |
0.039±0.010 |
0.50 |
0.020 |
|
1/4 |
6 |
0.236 |
0.57 |
0.022 |
2 |
0.079 |
1.00±0.28 |
0.039±0.010 |
0.50 |
0.020 |
|
3/8 |
9 |
0.354 |
0.64 |
0.025 |
3 |
0.117 |
1.40±0.28 |
0.055±0.010 |
0.61 |
0.024 |
|
1/2 |
12 |
0.472 |
0.80 |
0.031 |
4 |
0.157 |
1.78±0.28 |
0.070±0.010 |
0.76 |
0.030 |
|
3/4 |
19 |
0.748 |
0.93 |
0.36 |
6 |
0.236 |
2.25±0.55 |
0.088±0.020 |
0.76 |
0.030 |
|
1 |
24 |
0.94 |
1.00 |
0.040 |
8 |
0.315 |
2.54±0.55 |
0.100±0.020 |
1.02 |
0.40 |
|
1-1/2 |
40 |
1.570 |
1.00 |
0.040 |
13 |
0.512 |
1.25±0.41 |
0.100±0.020 |
1.02 |
0.40 |
双壁型热缩管尺寸规格表（S-905（4X））
|
尺寸规格 （inch） |
收缩前尺寸（mm） |
收缩后尺寸（mm） |
||||||||
|
最小内径(D) |
壁厚(T) |
最大内径(D) |
总壁厚(T) |
胶厚(T) |
||||||
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
|
|
1/4 |
4 |
0.157 |
0.40 |
0.016 |
1 |
0.039 |
1.00±0.28 |
0.039±0.010 |
0.50 |
0.020 |
|
8/2 |
8 |
0.315 |
0.40 |
0.016 |
2 |
0.079 |
1.00±0.28 |
0.039±0.010 |
0.50 |
0.020 |
|
12/3 |
12 |
0.472 |
0.50 |
0.020 |
3 |
0.118 |
1.40±0.28 |
0.055±0.010 |
0.61 |
0.024 |
|
16/4 |
16 |
0.63 |
0.60 |
0.024 |
4 |
0.157 |
1.78±0.38 |
0.070±0.010 |
0.76 |
0.030 |
|
24/6 |
24 |
0.945 |
0.75 |
0.030 |
6 |
0.236 |
2.25±0.55 |
0.088±0.020 |
0.76 |
0.030 |
|
32/8 |
32 |
1.26 |
0.80 |
0.031 |
8 |
0.315 |
2.54±0.55 |
0.100±0.020 |
1.02 |
0.040 |
|
52/13 |
52 |
2.05 |
0.80 |
0.031 |
13 |
0.512 |
2.54±0.55 |
0.100±0.020 |
1.02 |
0.040 |
超薄型双壁热缩管尺寸规格表（S-905-t（2X））
|
尺寸 （inch） |
收缩前尺寸（mm） |
收缩后尺寸（mm） |
||||||||
|
最小内径(D) |
壁厚(T) |
最大内径(D) |
总壁厚(T) |
胶厚(T) |
||||||
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
|
|
3/64 |
1.2 |
0.047 |
0.22 |
0.008 |
0.60 |
0.024 |
0.35±0.12 |
0.14±0.005 |
0.15 |
0.006 |
|
1/16 |
1.6 |
0.062 |
0.22 |
0.008 |
0.80 |
0.031 |
0.35±0.12 |
0.14±0.005 |
0.15 |
0.006 |
|
3/32 |
2.4 |
0.093 |
0.28 |
0.011 |
1.20 |
0.046 |
0.45±0.12 |
0.017±0.005 |
0.20 |
0.006 |
|
1/8 |
3.2 |
0.125 |
0.30 |
0.012 |
1.60 |
0.062 |
0.50±0.15 |
0.019±0.006 |
0.20 |
0.008 |
|
3/16 |
4.8 |
0.187 |
0.30 |
0.012 |
2.40 |
0.093 |
0.55±0.15 |
0.019±0.006 |
0.20 |
0.008 |
|
1/4 |
6.4 |
0.250 |
0.35 |
0.014 |
3.20 |
0.125 |
0.65±0.15 |
0.026±0.006 |
0.20 |
0.008 |
|
3/8 |
9.5 |
0.375 |
0.35 |
0.014 |
4.80 |
0.187 |
0.65±0.28 |
0.026±0.011 |
0.25 |
0.010 |
|
1/2 |
12.7 |
0.500 |
0.35 |
0.014 |
6.40 |
0.250 |
0.65±0.28 |
0.026±0.011 |
0.25 |
0.010 |
|
3/4 |
19.1 |
0.750 |
0.40 |
0.016 |
9.50 |
0.375 |
0.75±0.28 |
0.030±0.011 |
0.25 |
0.010 |
|
1 |
25.4 |
1.000 |
0.40 |
0.016 |
12.70 |
0.500 |
0.77±0.28 |
0.030±0.011 |
0.30 |
0.012 |
|
1-1/2 |
38.1 |
1.500 |
0.52 |
0.020 |
19.00 |
0.750 |
1.00±0.41 |
0.040±0.016 |
0.30 |
0.012 |
|
2 |
50.8 |
2.000 |
0.52 |
0.020 |
25.40 |
1.000 |
1.00±0.41 |
0.040±0.016 |
0.30 |
0.012 |
备注：其他尺寸规格可以订制
